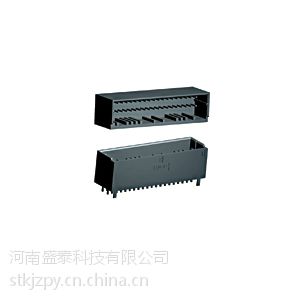

· 1-1871056-0
· 产品类型 连接器
· 接合对准 带有
· 接合对准类型 键控
· 接合固定 不带
· PCB 安装固定 带有
产品类型特性
· 产品类型 连接器
· PCB 安装方向 垂直
· 密封 否
· 连接器系统 导线到电路板
· 屏蔽 否
· 插入力 标准
· 行间距 3.3?mm?[?.1299?in?]
· 连接器种类 插头
· Glow Wire Rating? 标准部件 - 非辉光导线
· Strain Relief? 不带
· Series Number? 1000
· Shrouded? 是
· Connector Type? 公端
· Applies To? 印刷电路板
结构特性
· 针数 40
· 行数 2
· Preloaded? 是
· Keying? X
· Selectively Loaded? 否
电气特征
· 工作电压 125?VAC?[?125?VDC?]
主体特性
· Header Type? 带罩
· Sealable? 否
接触件特性
· 端子电镀材料 预镀锡
· 端子电流额定值?(A) 3
· Multiple Contact Types? 不带
· Contact Style? 直式
· Contact Type? 公端
· Tail Plating Material? 锡
· Contact Transmits (Typical)? 信号（数据）
· Shunts/Shorting Bars? 不带
· Contact Layout? 网络
端接特性
· PC 板端接方法 通孔 - 焊接
机械附件
· 接合对准 带有
· 接合对准类型 键控
· 接合固定 不带
· PCB 安装固定 带有
· PCB 安装固定类型 固定支脚
· 端子定位力 不带
· PCB Mount Alignment? 不带
· Lock Type? 锁闩
壳体特性
· 中心线 2?mm?[?.079?in?]
· Housing Material? 聚酯 GF
· Housing Color? 黑色
尺寸
· PCB Thickness (Recommended) 1 – 1.6?mm?[?.039 – .063?in?]
· Tail Length 3.05?mm?[?.12?in?]
· Height 12.45?mm?[?.49?in?]
· Width 11.3?mm?[?.444?in?]
· Length 42.6?mm?[?1.67?in?]
使用环境
· Operating Temperature Range -55 – 105?°C?[?-67 – 221?°F?]
操作/应用
· For Use With? 母端外壳
· Assembly Integration Feature? 不带
· Halogen Free? 是
行业标准
· UL 易燃性等级 UL 94V-0
· CSA File Number? LR7189
· VDE Tested? 否
· CSA Rating? 已认证
· UL Rating? 获得认可
· Agency/Standard? CSA, UL
· UL File Number? E28476
包装特性
· Packaging Quantity? 10
· Packaging Method? 托盘/盒, 管
