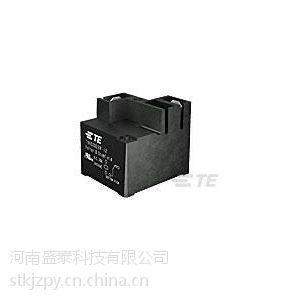

| 应用范围：通用 | 品牌：TE/泰科 | 型号：T90S1D12-5 |
| 额定电流：30 | 额定电压：277 | 产品系列：T9 |
| 触点负载：/ | 触点切换电流：/ | 触点切换电压：/ |
| 触点形式： SPST-NO（1 A 型） | 防护特征：/ | 线圈电源：/ |
| 线圈功率：800MW |
电气特点
| Contact - Current Class | 20A to 30A Class, Greater Than 16A |
| 触点额定电流 (A) | 30 |
| Contact - Limiting Continuous Current (A) | 30 |
| Contact - Limiting Making Current (A) | 30 |
| Contact - Limiting Breaking Current (A) | 30 |
| Insulation - Initial Dielectric Between Coil/Contact Class | 1000V to 1500VA Class |
| Insulation - Initial Dielectric Between Open Contacts (V rms) | 1500 |
| 介电强度 － 线圈接触体 (V rms) | 1500 |
| Contact - Rated Voltage (VAC) | 277 |
| Contact - Switching Voltage Max. (VAC) | 277 |
| Contact - Limiting Short-Time Current (A) | 30 |
| Contact - Switching Recommended Load, Min. | 1000mA at 5V |
| 线圈电压 (VDC) | 5 |
| 线圈电阻 (????) | 27 |
| 额定线圈功率 (mW) | 900 |
| Coil - Rated Power Class | 800mW to 1000mW Class |
| Insulation - Initial Insulation Resistance (M????) | 1000000 |
| Insulation - Creepage Class | 3mm to 5.5mm Class |
| Insulation - Clearance Class | 2.5mm to 4mm Class |
| Mechanical - Length Class | 30mm to 35mm Class |
| 长度 (mm [in]) | 32.30 [1.272] |
| Mechanical - Width Class | 25mm to 30mm Class |
| 宽度 (mm [in]) | 27.40 [1.079] |
| Mechanical - Height Class | 20mm to 25mm Class |
| 高度 (mm [in]) | 20.40 [0.803] |
| Insulation - Clearance Between Contact and Coil (mm [in]) | 3.17 [0.1248] |
| Insulation - Creepage Between Contact and Coil (mm [in]) | 3.17 [0.1248] |
| 安装方式 | PCB |
| 重量 (g [oz]) | 26.00 [0.918] |
| 端子类型 | PCB-THT |
| Contact Material | AgCdO |
| Contact - Number of Poles | 1 |
| 触点组合形式 | 1 Form A (NO) |
| 线圈励磁系统 | Monostable, DC |
| Coil - Special Features | UL Coil Insulation Class F |
| 符合RoHS/ELV标准 | 符合RoHS但不符合ELV标准 [符合RoHS但不符合ELV标准] |
| 无铅焊接制程 | 波峰焊可达240°C, 波峰焊可达260°C |
| RoHS/ELV 符合记录 | 改为符合 RoHS 而不是 ELV 指令 |
| Approved/Registered Standards | UL, CSA |
| Environmental - Category of Protection | RTIII |
| Environmental - Ambient Temperature, Max. (°C [°F]) | 85 [185] |
| Environmental - Ambient Temperature Class | 70°C to 85°C Class |
| 包装方式 | 盘，盒 |
| 产品系列 | T90 |
| 品牌 | Potter & Brumfield |
