| 应用范围：通信 | 品牌：TE/泰科 | 型号：T9AS5D22-24 |
| 额定电流：/ | 额定电压：/ | 产品系列：T9a |
| 触点负载：/ | 触点切换电流：/ | 触点切换电压：/ |
| 触点形式：SPDT（1 C 型） | 防护特征：/ | 线圈电源：/ |
| 线圈功率：1000mw |

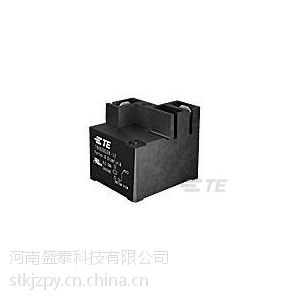

T9AS5D22-24
TE内部编号：3-1419104-6
端子电流额定值?(A)20
线圈功率额定值（直流）?(mW)1000
绝缘间隙类2.5–4mm
绝缘漏电类5.5–8mm
端子类型快速连接
产品类型特性
·ProductType?继电器
·RelayType?PCB继电器
电气特征
·线圈功率额定值（直流）?(mW)1000
·绝缘漏电类5.5–8mm
·线圈电压额定值?(VDC)24
·端子电压额定值?(VAC)277
·端子开关电压（值）?(VAC)277
·ContactLimitingBreakingCurrent?(A)20
·CoilSpecialFeatures?UL线圈绝缘类F
·ContactLimitingContinuousCurrent?(A)20
·CoilMagneticSystem?单稳态，直流
·ContactLimitingShort-TimeCurrent?(A)20
·InsulationCreepageBetweenContactandCoil6.36?mm?[?.25?in?]
·InsulationInitialResistance?(MΩ)1000
·CoilResistance?(Ω)576
·ContactLimitingMakingCurrent?(A)20
·ContactSwitchingLoad(Min)?5V时为1000mA
·InsulationInitialDielectricBetweenOpenContacts?(Vrms)1500
·InsulationInitialDielectricBetweenContactsandCoil?(Vrms)2500
·CoilPowerRatingClass?800–1000mW
·InsulationInitialDielectricBetweenCoil/ContactClass?1500V–2500VA
主体特性
·InsulationSpecialFeatures?端子与线圈间初始浪涌耐电压为6000V
·Weight33?g?[?1.164?oz?]
接触件特性
·端子电流额定值?(A)20
·端子类型快速连接
·端子排列方式1FormC(CO)
·端子极数1
·端子材料AgCdO
·ContactCurrentClass?10–20A,大于16A
机械附件
·安装类型印刷电路板
尺寸
·绝缘间隙类2.5–4mm
·LengthClass(Mechanical)?(mm)30–35
·Length32.5?mm?[?1.281?in?]
·HeightClass(Mechanical)?(mm)25–30
·Height27.9?mm?[?1.098?in?]
·InsulationClearanceBetweenContactandCoil3.18?mm?[?.125?in?]
·WidthClass(Mechanical)?(mm)25–30
·Width27.4?mm?[?1.079?in?]
使用环境
·环境保护类别RTIII
·EnvironmentalAmbientTemperature(Max)85?°C?[?185?°F?]
·EnvironmentalAmbientTemperatureClass?70–85°C
包装特性
·PackagingMethod?托盘,托盘/盒
