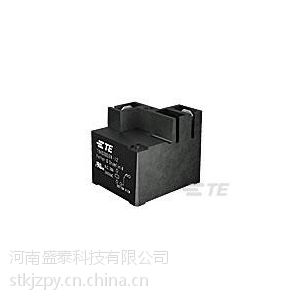

T9AS1L12-12
TE 内部编号： 2-1393210-4
端子电流额定值?(A)30
线圈功率额定值（直流）?(mW)900
绝缘间隙类2.5 – 4mm
绝缘漏电类5.5 – 8mm
端子类型PCB-THT
产品类型特性
· Product Type?继电器
· Relay Type?PCB继电器
电气特征
· 线圈功率额定值（直流）?(mW)900
· 绝缘漏电类5.5 – 8mm
· 线圈电压额定值?(VDC)12
· 端子电压额定值?(VAC)277
· 端子开关电压（值）?(VAC)277
· Contact Limiting Breaking Current?(A)30
· Coil Special Features?UL线圈绝缘类F
· Contact Limiting Continuous Current?(A)30
· Coil Magnetic System?单稳态，直流
· Contact Limiting Short-Time Current?(A)30
· Insulation Creepage Between Contact and Coil6.36?mm?[?.25?in?]
· Insulation Initial Resistance?(MΩ)1000
· Coil Resistance?(Ω)155
· Contact Limiting Making Current?(A)30
· Contact Switching Load (Min)?5V时为1000mA
· Insulation Initial Dielectric Between Open Contacts?(Vrms)1500
· Insulation Initial Dielectric Between Contacts and Coil?(Vrms)2500
· Coil Power Rating Class?800 – 1000 mW
· Insulation Initial Dielectric Between Coil/Contact Class?1500 V – 2500 VA
主体特性
· Insulation Special Features?端子与线圈间初始浪涌耐电压为6000V
· Weight26?g?[?.918?oz?]
接触件特性
· 端子电流额定值?(A)30
· 端子类型PCB-THT
· 端子排列方式1 Form A (NO)
· 端子极数1
· 端子材料AgCdO
· Contact Current Class?20 – 30 A,大于16A
机械附件
· 安装类型印刷电路板
尺寸
· 绝缘间隙类2.5 – 4mm
· Length Class (Mechanical)?(mm)30 – 35
· Length32.5?mm?[?1.281?in?]
· Height Class (Mechanical)?(mm)20 – 25
· Height20.4?mm?[?.803?in?]
· Insulation Clearance Between Contact and Coil3.18?mm?[?.125?in?]
· Width Class (Mechanical)?(mm)25 – 30
· Width27.4?mm?[?1.079?in?]
使用环境
· 环境保护类别RTIII
· Environmental Ambient Temperature (Max)85?°C?[?185?°F?]
· Environmental Ambient Temperature Class?70 – 85°C
包装特性
· Packaging Method?托盘,托盘/盒
